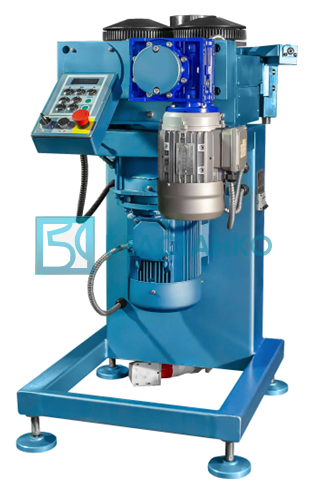

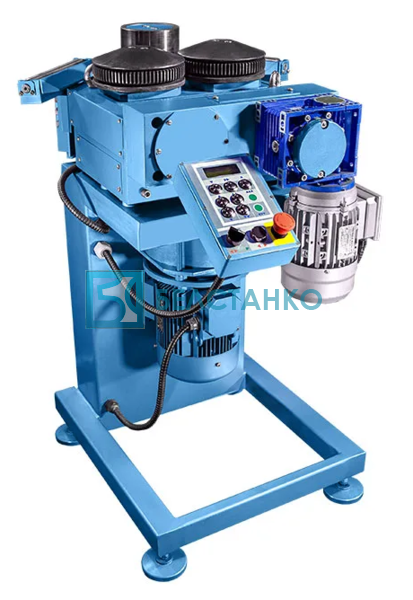

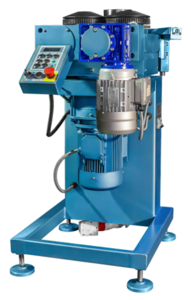

Фланцегибочный станок УГС-6/2А

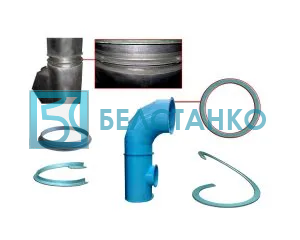

Станок предназначен для кольцевой и спиральной гибки полосовой и угловой стали методом прокатки (вальцевания) профиля тремя роликами в холодном состоянии. Также возможно изготовление заготовок круглой формы, фланцев из полосовой и угловой стали для соединения воздуховодов круглого сечения: прямошовных фальцевых, прямошовных сварных, спирально-фальцевых, спирально-сварных.
УГС-6/2А применяется на предприятиях, по изготовлению вентиляционных и санитарно-технических изделий, а также, на заводах по изготовлению металлоконструкций при производстве деталей гнутой пространственной формы. При мелкосерийном производстве может использоваться для гибки методом многократной вальцовки, специальных изделий с переменным радиусом.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Возможность управления станком в ручном и автоматическом режимах, причем в автоматическом режиме процесс гибки, осуществляется системой электронного управления, по заданной программе;

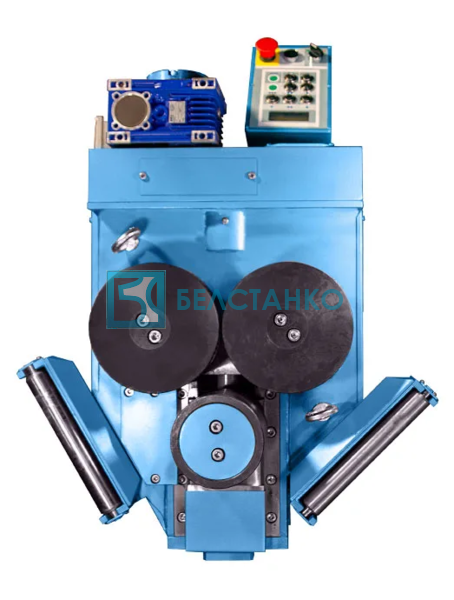

- Гибка осуществляется двумя ведущими роликами, с неподвижными осями, и нажимным с возможностью поступательного перемещения от электропривода.
– Станок оснащен системой динамического торможения главного привода;
– Возможность использования станка при выполнении различных гибочных операций, за счет сменной технологической оснастки;
– Технологические модули оснащены электроприводами для автоматического позиционирования роликов в процессе производства гибочных операций;
– Возможность управления станком с пульта и электропедали.
– Станок не требует специальной подготовки фундамента, он устанавливается на любое твердое покрытие.

ПАРАМЕТР	ЗНАЧЕНИЕ
Предел текучести вальцуемого материала, кг/см²	2500
Профиль полосовой стали, мм.	25 х 4
Профиль угловой стали, мм.	25 х 25 х 3 25 х 25 х 4 32 х 32 х 4 36 х 36 х 4 40 х 40 х 4
Внутренние диаметры изготовляемых фланцев из полосы, мм.	180…315 и более
Внутренние диаметры изготовляемых фланцев из уголка, мм.	355…2000 и более
Общее количество рабочих роликов, шт.	3
Количество приводных роликов, шт.	2
Скорость подачи центрального ролика, м./мин.	0,09
Максимальный ход центрального ролика, мм.	80
Скорость прокатки полосовой стали, м./мин.	7,5
Скорость прокатки угловой стали, м./мин.	8
Мощность главного привода, кВт	3
Мощность привода центрального ролика, кВт	0,75
Габаритные размеры (LxBxH), мм.	900 х 860 х 1140 (900 х 1200 х 1350 в упаковке)
Масса, кг.	370 (410 в упаковке)

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе с универсальными роликами для гибки:
- полосовой стали 25 х 4, с минимальным радиусом гибки 80 мм.;
- угловой стали 25 х 25 х 3, 25 х 25 х 4, 32 х 32 х 4, 36 х 36 х 4, 40 х 40 х 4 с наименьшим радиусом гибки 177,5 мм.;
- Паспорт (руководство по эксплуатации).
