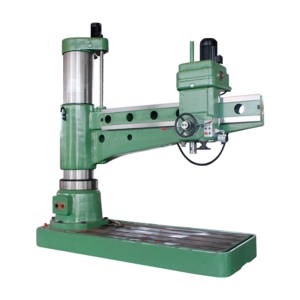

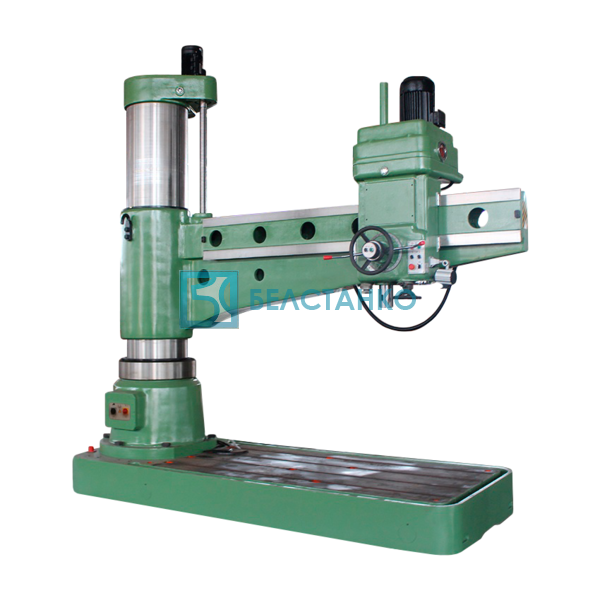

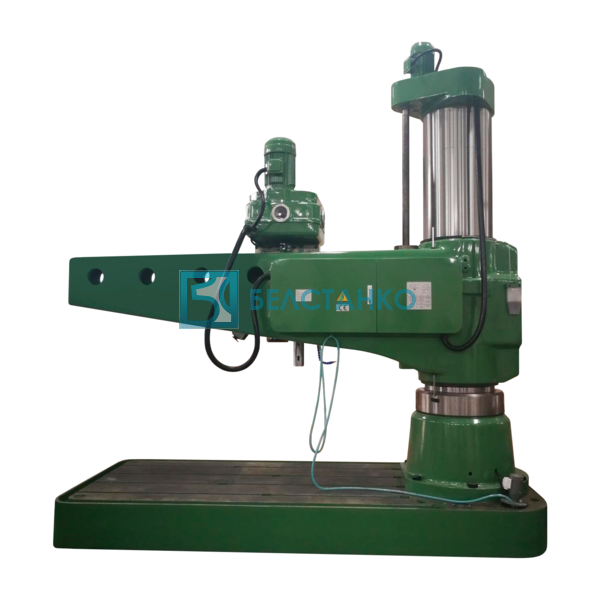

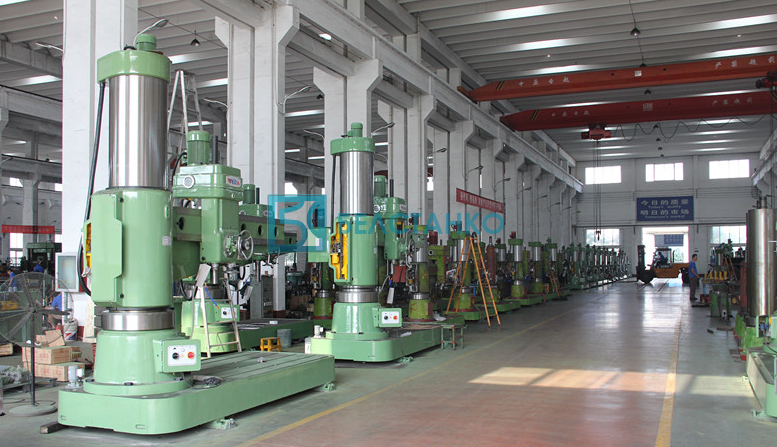

Z3080х25 Радиально-сверлильный станок
- Тяжелая мощная литая конструкция.
- Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход.
- Массивное и большеразмерное основание повышенной жесткости.
- Гидравлическая система переключения скоростей и подач.
- 16 скоростей автоматической подачи пиноли.
- Жесткая, устойчивая к нагрузкам конструкция рукава.
- Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока.
- Большой вылет сверлильной головки.
- Закаленные и шлифованные направляющие сверлильной головки.
- Моторизованное горизонтальное перемещение сверлильной головки.
- Плавность и легкость хода линейных и поворотных осей.
- Высокопроизводительный мощный электродвигатель привода шпинделя.
- Закаленные и шлифованные шестерни привода шпинделя из хромоникелевой стали.
- Гидравлический зажим всех осей.
- Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности.
- Оптимизированная конструкция зажимных устройств по осям обеспечивает минимальное смещение при зажиме.
- Автоматическая смазка пары колонны-рукав, шпиндельной бабки и механизма подъёма колонны;
- Параллельные Т-образные пазы основания и съемного коробчатого столов.
- Закаленный шлифованный съемный коробчатый стол большого размера.
- Центрально расположенный, эргономичный маховик хода пиноли.
- Система подачи СОЖ со встроенным в основание баком.
- Предохранительная муфта для ограничения крутящего момента при сверлении.
- Наглядная и удобная панель управления.
- Встроенный станочный светильник.
- Регулируемый упор глубины сверления.
- Правое / левое вращение шпинделя.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Основные размеры |
|
|
Максимальный диаметр сверления в стали, мм. |
80 |
|
Наибольший диаметр нарезаемой резьбы в стали, мм. |
М48 |
|
Глубина сверления за один оборот на круговой шкале, мм. |
151 |
|
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм. |
500 - 2500 |
|
Наибольшее перемещение сверлильной головки по рукаву, мм. |
2000 |
|
Наименьшее и наибольшее расстояние от торца шпинделя до рабочей плиты, мм. |
550 - 2000 |
|
Наибольшее вертикальное перемещение рукава по колонне, мм. |
1000 |
|
Скорость подъёма рукава по колонне, м./сек. |
0,017 |
|
Угол поворота рукава вокруг колонны, град. |
360 |
|
Ёмкость бака СОЖ, л. |
60 |
|
Шпиндель |
|
|
Конец шпинделя |
МТ6 |
|
Диаметр шпинделя, мм. |
104 |
|
Ход пиноли шпинделя, мм. |
450 |
|
Диапазон частот вращения шпинделя, об./мин. |
16 - 1250 |
|
Количество скоростей вращения шпинделя |
16 |
|
Диапазон подач шпинделя, мм./об. |
0,04 - 3,2 |
|
Количество подач шпинделя |
16 |
|
Наибольший крутящий момент на шпинделе, Нм |
1568 |
|
Наибольшее усилие подачи, Н |
35000 |
|
Рабочая плита, коробчатый стол |
|
|
Размер рабочей поверхности плиты, мм. |
2380 х 1220 |
|
Количество Т-образных пазов |
4 |
|
Расстояние между Т-образными пазами, мм. |
276 |
|
Ширина Т-образного паза, мм. |
28 |
|
Размер коробчатого стола, мм. |
1000 х 800 х 560 |
|
Количество Т-образных пазов (горизонтальная + вертикальная поверхности) |
7 (4 +3) |
|
Расстояние между Т-образными пазами, мм. |
150 |
|
Ширина Т-образного паза, мм. |
22 |
|
Электрооборудование |
|
|
Напряжение питания, В |
380 |
|
Мощность привода шпинделя, кВт |
7,5 |
|
Мощность привода подъёма / опускания рукава, кВт |
3 |
|
Мощность привода зажима инструмента, кВт |
0,8 |
|
Мощность привода насоса подачи СОЖ |
0,125 |
|
Точностные параметры |
|
|
Плоскостностьоснования рабочейповерхности, мм. |
0,10/1000 |
|
Радиальное биениеотверстия конусашпинделяоколо торца, мм. |
0,025 |
|
Масса и габариты |
|
|
Габаритные размеры (LxBxH), мм. |
3730 х 1400 х 4025 (4000 х 1620 х 2240 и 3800 х 1670 х 1700, 2 места, в упаковке) |
|
Масса, кг. |
11000 (11200 в упаковке) |
- Станок;
- Система подачи СОЖ;
- Светильник;
- Коробчатый стол;
- Комплект Т-образных болтов (М24х95 - 6 шт.);
- Комплект переходных втулок: МК3 / МК1, МК3 / МК2, МК4 / МК3, МК6 / МК4, МК6 / МК5;
- Комплект клиньев (3 шт.);
- Комплект анкерных болтов (M24×600 - 6 шт., М48х800 – 6 шт.);
- Комплект быстроизнашивающихся деталей;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон сверлильный;
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 250 мм.) для коробчатого стола;
- Тиски станочные чугунные поворотные с пневматические с гидравлическим усилением (ширина губок 250 мм.) для коробчатого стола;
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 320 мм.) для плиты;
- Патрон резьбонарезной с комплектом предохранительных головок (М12-М24, 7шт.);
- Патрон резьбонарезной с комплектом предохранительных головок (М24-М42, 7 шт.).
