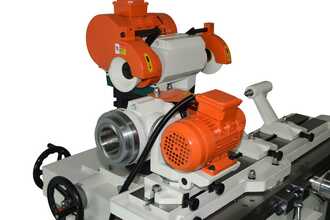

Заточный универсальный MQ6025A станок

Наличие:
В наличии
1 272 000 RUR
1 330 000 RUR
MQ6025A применяется для заточки различных видов инструментов из быстрорежущей стали, из твердых сплавов и других материалов. станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке, деревообработке и обработке полимерных материалов и пластиков – насадные фрезы, сборные ножевые головки, резцы и полный спектр концевого инструмента (фрезы, сверла, метчики, развертки, зенкеры, зенковки и т.п.). Станок найдет своё применение как в инструментальных цехах крупных машиностроительных предприятий, так и в сервисных центрах по заточке металлорежущего и дереворежущего инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Рациональная конструкция чугунной станины, каретки с колонной, стола и шлифовальной головки обеспечивает высокую жёсткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки;
- Конструкция шлифовальной бабки подвижная, можно производить регулировку в горизонтальной и вертикальной плоскости;
- Роликовые стальные направляющие стола и каретки, позволяют устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивают долговечность;
- Головка шлифовальная двусторонняя, состоит из шпинделя, установленного в гильзе на высокоточных радиально-упорных подшипниках. С двух сторон шпинделя имеется наружный конус для установки оправок со шлифовальными кругами;
- Универсальная приводная поворотная передняя бабка имеет с одного торца конус NT50, с другого внутренний конус Морзе №5;
- Малые габариты станка при больших технологических возможностях;
- Возможна обработка инструмента с применением смазочно-охлаждающей жидкости (опция);
- Станок может быть укомплектован дополнительными приспособлениями, в зависимости от выполняемой технологической задачи.

ПАРАМЕТР

ЗНАЧЕНИЕ

Максимальныйдиаметризделия,устанавливаемогов

центрах, мм.

250

Максимальноерасстояниемеждуцентрами, мм.

650

Размерырабочегостола(длина х ширина), мм.

940 х 135

Максимальноепродольноеперемещениерабочего

стола, мм.

480

Максимальныйуголповоротарабочегостола, град.

± 60°

Максимальноепоперечноеперемещение шлифовальнойбабки, мм.

225

Минимальное / максимальное расстояниемеждуосевойлинией

шлифовальногокругаиосевойлиниейцентров, мм.

50 / 280

Максимальноевертикальноеперемещениешлифовальнойбабки, мм.

230

Перемещениеосевойлиниишлифовальногокруга вверх / вниз относительноосевойлинии центров, мм.

200 / 65

Угол поворота шлифовальной бабки в горизонтальной плоскости, град.

360

Угол поворота шлифовальной бабки в вертикальной  плоскости, град.

±15

Конус шлифовального шпинделя

Морзе 3

Частота вращения шлифовального шпинделя, мин-1

3010 / 6010

 Мощность привода шлифовального круга, кВт

0,85 / 1,1

 Мощность привода универсальной бабки, кВт

0,2

 Габаритные размеры (LxBxH), мм.

1650 х 1150 х 1500;
(2050 х 1500 х 1650 в упаковке)

Масса, кг

950
(1100 в упаковке)

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Бабка универсальная приводная;
- Бабка передняя;
- Бабка задняя;
- Приспособление для правки шлифовального круга;
- Защитный кожух шлифовального круга – 2 шт.;
- Круг шлифовальный – 2 шт.
- Оправка центровая;
- Упорка универсальная – 1 шт.;
- Оправкадля насадного инструмента (Ø22, 27, 32 мм.) – 3 шт.;
- Шомпол М24 (NT50);
- Комплект шестигранных ключей;
- Комплект установочных опор.

ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- 50KПриспособление для заточки ступенчатых свёрл, спиральных метчиков, зенковок диаметром 3-50 мм.с цилиндрическим и конусным хвостовиком;
- 50KQПриспособление для высокоточной заточки фрез по торцу и спирали диаметром 3-28 мм. (используется подшипник на воздушной подушке);
- 50EFПриспособление для заточки радиусных и концевых фрез диаметром 3-28 мм. по торцу и спирали;
- 50SПриспособление для наружного круглого шлифования и для заточки круглых ножей:
- 50HCБабка универсальная поворотная для заточки концевого инструмента, насадных фрез, а также для заточки резцов с державкой до 20х20 мм.;
- 50DПриспособление для заточки концевых фрез по торцу и спирали;
- 50QПриспособление для заточки ружейных свёрл диаметром 3-38 мм. длиной 200-300 мм.;
- 50RПриспособление для заточки радиусных фрез диаметром 3-28 мм.;
- Плита магнитная 100 х 250 мм.;
- Плита магнитная синусная 100 х 250 мм.;
- Патрон магнитный диаметром 100 мм.
- Комплект цанг Морзе 4 из 14 цанг диаметром 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 25 мм.;
- Комплект цанг С5 от 3 до 28 мм. из 18 цанг диаметром 3, 4, 5, 6, 8, 10, 12, 14, 15, 16, 18, 19, 20, 22, 24, 25, 26, 28 мм.;
- Устройство цифровой индикации SINO;
- Настольный микроскоп;
- Система охлаждения ;
- Пылесос для отсоса абразивной пыли.
